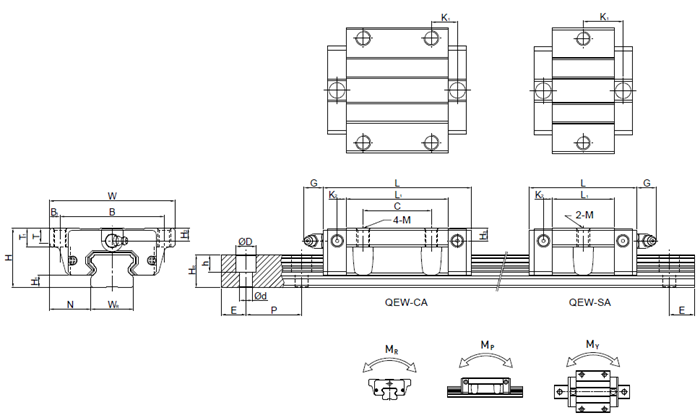

| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| QEW25SA | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6×20 | 18.24 | 18.90 | 0.22 | 0.10 | 0.10 | 0.34 | 2.67 | ||
上银QE系列与EG系列导轨共用，更大的提升QE系列的应用性与可互换性。被广泛运用于具有高速、宁静、低发尘需求的高科技产业。
