优势特点：BK35滚珠丝杆支撑座，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。

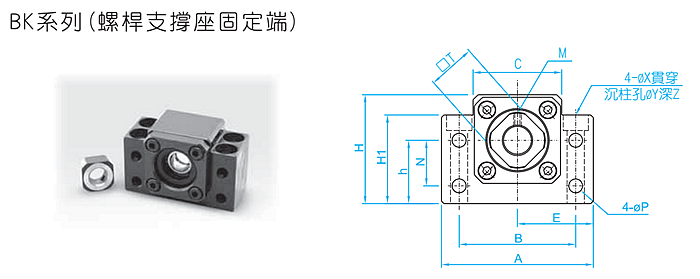

| 型号 | 轴径 | A | B | C | C1 | C2 | E | H1 | h | H | L | L1 | L2 | L3 | T | P | N | M | X | Y | Z | 轴承型号 | ||||
| ±0.02 | ±0.02 | |||||||||||||||||||||||||
| BK35 | 140 | 114 | 88 | 26 | 26 | 12 | 70 | 79 | 52 | 96 | 50 | 14 | 67 | 12 | 50 | 11 | 35 | M8 | 14 | 20 | 13 | 7207ATYDFC8P5 | ||||

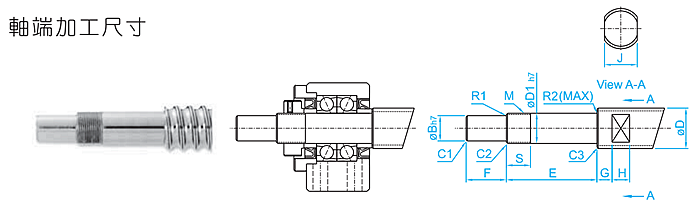

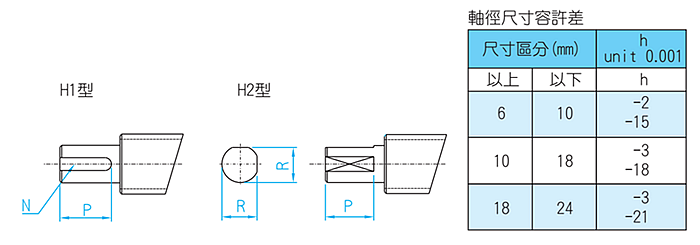

| 型号 | 适用轴杆外径 | D1 | B | E | F | M | S | J | G | H | 倒角 | 圆角半径 | H1 | H2 | |||||||
| C1 | C2 | C3 | R1 | R2 | N | P | R | P | |||||||||||||
| BK35 | Ø50 、Ø55 | 40 | 35 | 98 | 50 | M35×1.5 | 28 | 36 | 12 | 15 | 0.5 | 1.0 | 0.5 | 1.0 | 0.5 | 8×4.0 | 40 | 28.5. | 40 | ||

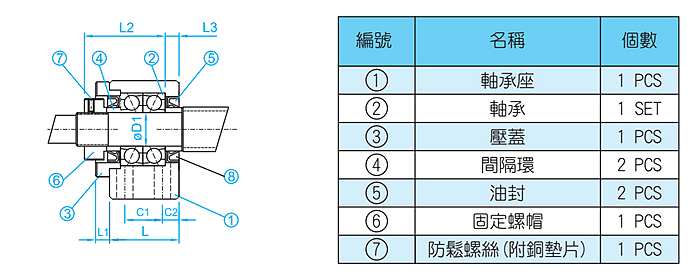

滚珠丝杆支撑座结构
支撑座有8个型号，对标准滚珠螺杆库存品的轴端、成品，预备了标准化的支撑座EK、 EF、FK、FF型，对一般滚珠螺杆预备了标准支撑座AK、AF、BK、BF型。
固定侧装有经预压调整的JIS5级或P0级的角接触滚珠轴承，可依选用螺杆等级做最符合经济的搭配。
高精度稳定的回转性能。
支撑侧使用深沟槽滚珠轴承。
支撑座EK、BK、FK和AK型的内部轴承含有适量的锂皂基润滑脂，用特殊密封。所以这些型号能够长期使用。
BK35滚珠丝杆支撑座，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。
BK35滚珠丝杆支撑座，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。
