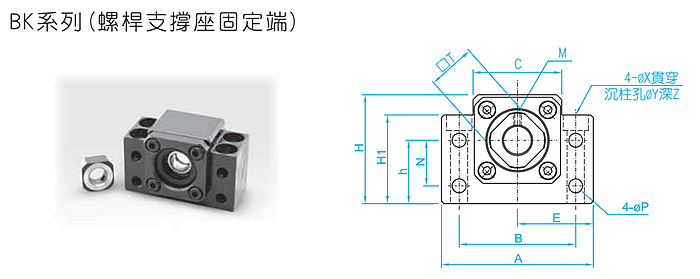

优势特点：BK17支撑座单元是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后就可直接进行装配，既降低了装配工时，又可提高装配精度。

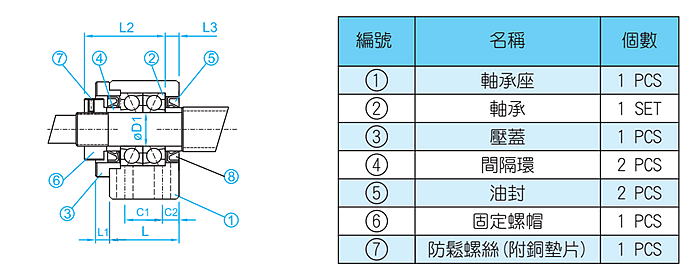

| 型号 | 轴径 | A | B | C | C1 | C2 | E | H1 | h | H | L | L1 | L2 | L3 | T | P | N | M | X | Y | Z | 轴承型号 | ||||
| ±0.02 | ±0.02 | |||||||||||||||||||||||||
| BK17 | 17 | 86 | 68 | 50 | 19 | 8 | 43 | 55 | 39 | 64 | 35 | 9 | 44 | 7 | 24 | 6.6 | 28 | M4 | 9 | 14 | 8.5 | 7203ATYDFC8P5 | ||||

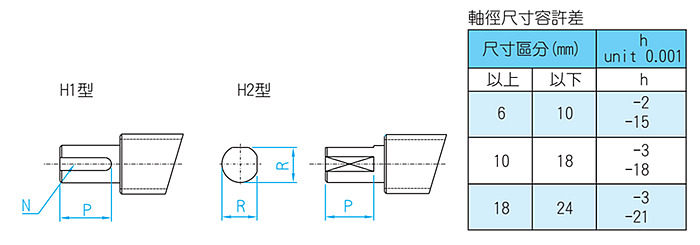

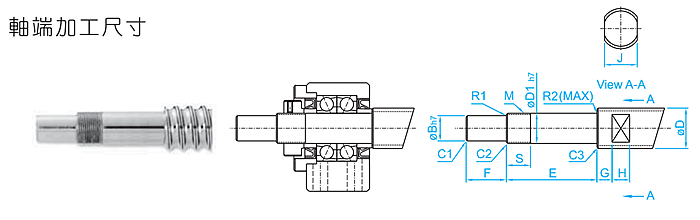

| 型号 | 适用轴杆外径 | D1 | B | E | F | M | S | J | G | H | 倒角 | 圆角半径 | H1 | H2 | |||||||
| C1 | C2 | C3 | R1 | R2 | N | P | R | P | |||||||||||||
| BK17 | Ø20 、Ø25 | 17 | 15 | 53 | 23 | M17×1 | 17 | 18 | 7 | 10 | 0.5 | 0.5 | 0.5 | 0.3 | 0.6 | 5×3.0 | 21 | 14.3. | 21 | ||
BK17轴承座的含义
有轴承的地方就要有支撑点，轴承的内支撑点是轴，外支撑就是常说的轴承座。由于一个轴承可以选用不同的轴承座，而一个轴承座同时又可以选用不同类型的轴承，因此,带来轴承座的品种很多。轴承座快易优有收录，许多国外大的轴承公司也都有自己的轴承座型录。但是同样的轴承座型号在不同的公司样本里的标记也不完全相同。对于标准轴承座不同的应用场合，可选择不同材料的轴承座：灰口铸铁铁、球墨铸铁和铸钢、不锈钢、塑料的特殊轴承座。
