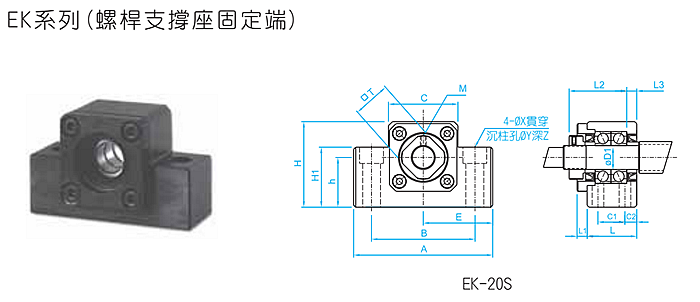

优势特点：EK08丝杆支撑座是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后就可直接进行装配，既降低了装配工时，又可提高装配精度。

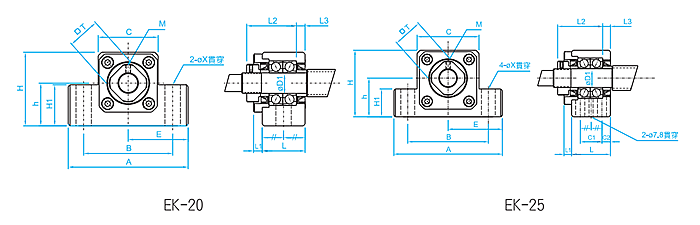

| 型号 | 轴径 | A | B | C | E | H1 | h | H | L | L1 | L2 | L3 | M | X | Y | Z | T | 轴承型号 | ||
| ±0.02 | ±0.02 | |||||||||||||||||||
| EK08 | 8 | 52 | 38 | 25 | 26 | 26 | 17 | 32 | 23 | 7 | 26 | 4 | M3 | 6.5 | 9.5 | 11 | 12 | 708ATYDFC8P5 | ||

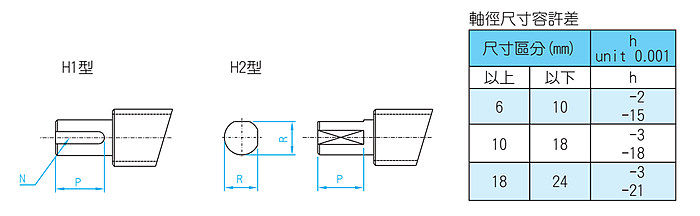

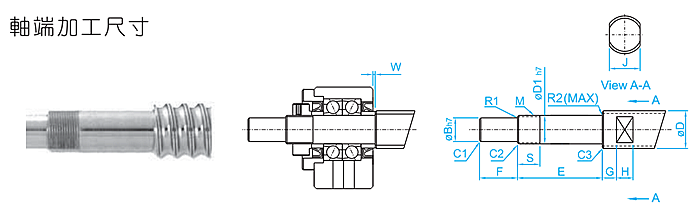

| 型号 | 适用轴杆外径 | D1 | B | E | F | M | S | J | G | H | 倒角 | 圆角半径 | H1 | H2 | W | ||||||
| C1 | C2 | C3 | R1 | R2 | N | P | R | P | |||||||||||||
| EK08 | Ø10、Ø12 | 8 | 6 | 35 | 9 | M8×1 | 10 | 8 | 5 | 5 | 0.3 | 0.3 | 0.3 | 0.3 | 0.6 | - | - | 5.6 | 7 | 1.5 | |
EK08丝杆支撑座具有结构简单，拆装方便，安装允许偏差大，适合公司的冲击锤耦合的两个连接轴之间由于制造误差，安装误差，轴向载荷和变形，变形和基地，轴承磨损，温度变化，组件和其他因素和相对位移的相对运动一般，动力机械力学性能对整个传输系统有一定的影响，不同类型的电源，由于其不同的力学性能，应选择功率系数对应于千瓦，为系统选择最合适的类别。基本因素耦合品种；发动机的功率是一个耦合的规格尺寸确定的主要依据，对耦合转矩成正比。
