优势特点:上银直线导轨HG系列,HGW35CA为四列式单圆弧牙型接触直线导轨,同时整合优化结构设计之超重负荷精密直线导轨,相较于其他之直线导轨提升了负荷与刚性能力;具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求。
上银直线导轨HG系列、为四列式单圆弧牙型接触直线导轨,同时整合优化结构设计之超重负荷精密直线导轨,相较于其他之直线导轨提升了负荷与刚性能力;具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势,HIWIN 四列式超重负荷HG直线导轨即为基于此理念开发之产品。
HG系列直线导轨特点:
HG系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、导轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求,互换性型之组合精度目前已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项很好的选择。

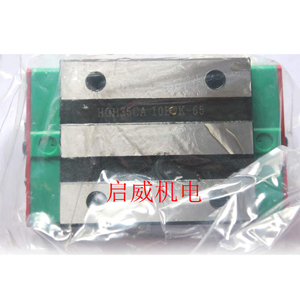

产品规格说明:HGW35CA上银直线导轨的型号分析,HGW35CA是上银高组装四方型滑块,其滑块的固定方式为上锁式,导轨宽度是55mm,直线导轨的精度是C级,其性能特点是所有方向具有高刚性且有互换性和自动调心功能,应用于各种机床机械,精度等级分为C(普通级)、H(高级)、P(精密级)、SP(高精密级)、UP(超高精密级),五个精度等级。
HG直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。
HG滑块型式:
HIWIN提供法兰型及四方型两种直线导轨,四方型直线导轨分H型与L型,L型为H型之低组装式直线导轨,其组合高度与法兰型直线导轨一致。
HG导轨型式:
除了一般上锁式螺栓孔导轨外,HIWIN亦提供下锁式螺丝孔导轨,方便客户安装使用。
精度等级:
HG系列直线导轨的精度,分为普通C、高H、精密P、超精密SP、超高精密级UP共五级,客户可依设备精度需求选用精度。
预压等级:
HG系列直线导轨提供三种标准预压,可依据用途选择适当预压力。
滑块防尘配备:
高防尘配备代码
型号尺寸表:
