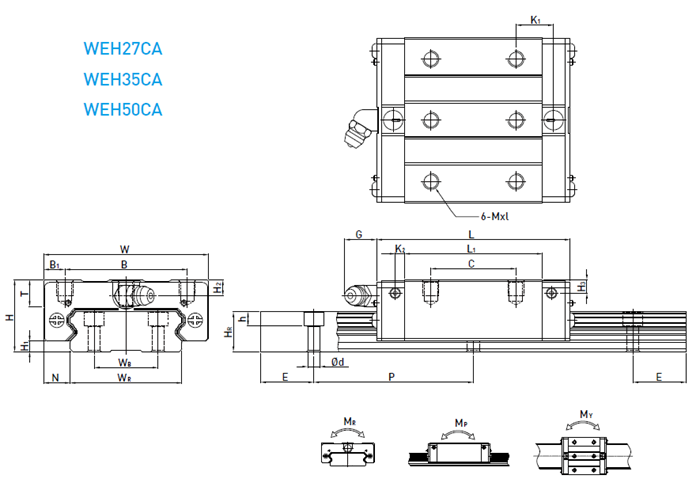

优势特点：WEH27CA为宽幅型系列导轨，组合高度为27mm，安装孔尺寸为46*32，新的导轨系统使机床可获得快速进给速度，在主轴转速相同的情况下，快速进给是直线导轨的特点。
| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M×L | T | H2 | H3 | ||||||||||
| WEH27CA | 27 | 4 | 10 | 62 | 46 | 8 | 32 | 51.8 | 72.8 | 14.15 | 3.5 | 12 | M6×6 | 10 | 6 | 5 | |||||||||
| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | ||||||||||||
| WR | WB | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | ||||||||||||||||
| WEH27CA | 42 | 24 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4×16L | 12.4 | 21.6 | 0.47 | 0.17 | 0.17 | 0.35 | 4.8 | ||
上银直线导轨WEH27CA与直线导轨的区别
直线导轨轴承是一部分人的俗称，一般指的是直线光轴（包括各种法兰直线轴承块）、直线导向光轴、直线圆导轨（包括直线导轨轴承座组件滑动单元以及法兰型导向轴支座）。
上银直线导轨WEH27CA和直线导轨轴承从根本上面是两个产品配件，直线导轨是一种传输运动的附件轨道从指定的点到下一个点往复直线运动是导轨。直线导轨轴承的外观和直线导轨外面有明显区别：直线导轨轴轴承的导向轴呈滚圆桶状；而直线导轨的轴是方形结构。
直线光轴是一种直线运动系统，用于直线轴承与圆柱轴配合使用。由于承载球与轴承外套点接触，钢球以最小的摩擦阻力滚动，因此直线光轴具有摩擦小，且比较稳定，不随轴承速度而变化，能获得灵敏度高、精度高的平稳直线运动。直线光轴消耗也有其局限性，最主要的是直线轴承冲击载荷能力较差，且承载能力也较差；其次直线轴承在高速运动时振动和噪声较大。
上银直线导轨WEH27CA和直线导轨功能近似，都是支撑和引导，其主要区别在于安装部位：直线导轨轴承一般是两头固定，中间悬空连接部件包住光轴径向的全部或大部分；直线导轨一般是其一面全部紧贴于设备安装基座，以螺栓固定。
WEH27CA为宽幅型系列导轨，组合高度为27mm，安装孔尺寸为46*32，新的导轨系统使机床可获得快速进给速度，在主轴转速相同的情况下，快速进给是直线导轨的特点。
WEH27CA为宽幅型系列导轨，组合高度为27mm，安装孔尺寸为46*32，新的导轨系统使机床可获得快速进给速度，在主轴转速相同的情况下，快速进给是直线导轨的特点。
