| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| RGW30CC | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8×25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 1.16 | 4.41 | ||
优势特点：RGW30CC为滚柱线性系列导轨，组合高度为42mm，安装孔尺寸为72*52，直线导轨在滑块上装有注油杯，可直接以注油注入油脂，亦可连接供油管以自动供油机润滑，使其的磨耗降至更少，使机台能长时间保持精主工。

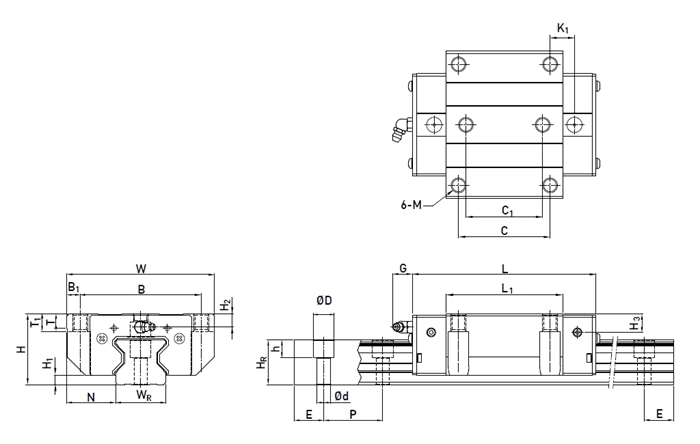

| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | ||||||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | C1 | L1 | L | K1 | K2 | G | M | T | T1 | H2 | H3 | |||||||||||
| RGW30CC | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 | 8 | 12 | M10 | 9.5 | 10 | 6.5 | 7.3 | ||||||||||
上银直线导轨RGW30CC的预压如何理解
很多朋友在关于预压方面都有很多的问题，不明白预压是什么？为什么要预压，如何实现预压，怎么确定预压力大小。举例说明：
预压，简单的说就是预先施加的压力，就像往一个球里面打气，打的气越多，预压力越大，球在一定的力下面的变形就越小，反之就越大，这也是抵抗弹性变形的一种方式。预压是双刃剑，预压大，则摩擦大，则寿命短，预压小则变形大，精度差。所以要根据精度要求、寿命要求综合考虑。
简单的说：预压，也就是预紧量。保证在工作受力时，导轨仍处于无间隙状态，提高上银直线导轨RGW30CC刚性与精度。
我们可以根据设计时上银直线导轨RGW30CC受到的载荷而定，根据载荷的大小，可采用不同的预压方式，要把我们设计要求，告诉生产厂家就好了，不需要们动手的。
RGW30CC为滚柱线性系列导轨，组合高度为42mm，安装孔尺寸为72*52，直线导轨在滑块上装有注油杯，可直接以注油注入油脂，亦可连接供油管以自动供油机润滑，使其的磨耗降至更少，使机台能长时间保持精主工。
RGW30CC为滚柱线性系列导轨，组合高度为42mm，安装孔尺寸为72*52，直线导轨在滑块上装有注油杯，可直接以注油注入油脂，亦可连接供油管以自动供油机润滑，使其的磨耗降至更少，使机台能长时间保持精主工。
