| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| QEW35CA | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8×25 | 51.18 | 59.28 | 1.00 | 0.75 | 0.75 | 1.19 | 6.14 | ||
优势特点：QEW35CA为静音低组装系列导轨，组合高度为48mm，安装孔尺寸为82*50，防尘设计薄型底面密封及端面密封构成全密封防尘设计，可弹性搭配。

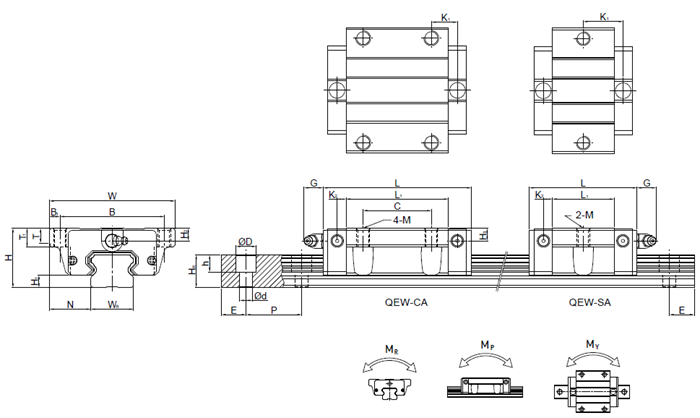

| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | ||||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M | T | T1 | H2 | H3 | ||||||||||
| QEW35CA | 48 | 11 | 33 | 100 | 82 | 9 | 50 | 83 | 108 | 21.3 | 6.25 | 12 | M10 | 10 | 13 | 8.5 | 8.5 | |||||||||
上银直线导轨QEW35CA两者不同零部件的用途
随着工业创新科技的发展，我国制造生产水平得到提升，在原有的基础上面，对品质方面有了很大的提高，这对我们后续做贸易提供有利的帮助。将更好的自动化经济效益，带动市场的高速发展。从深圳机械展了解到，目前绝大部分的数控设备都离不开一个核心部件，那就是“直线导轨”，毫无疑问推动它们的运行、实现高精度系数必须要借助其才能够实现。那么真正意义上的作用是怎样的呢？下面跟随我们东莞创威达五金机电有限公司一起来探索吧！
第一者、滑块：上银直线导轨QEW35CA在使用过程中，最大的特点应该是其能够进行较快速的运动，从而呈现出是直线型的，这点功能的实现完全需要依靠滑块，所以滑块对于直线导轨来说，属于不可缺失的元动部件之一，假设直线导轨中没有滑块的存在，那么其在运动上的轨迹将会出现曲线型势，这种情况相对于机械设备的使用是及其不便的，因为基本上所有的机械设备在运动中要求的都是直线形式的运动，如此一来才能够更好的将其精度进行掌控。
第二者、固定式的元件：其最大的作用就是为了直线导轨在运动上提供正确的方向，固定元件的主要材质一般为粹硬钢，在将固定元件安装于平面上之前，还需要对其进行反复式的摩擦处理，并且对于摩擦的精度要求是非常高的，在上银直线导轨QEW35CA的表面上，还需要留有沟槽为滑动的元部件依次来进行运动操控，所以其在横截面的结构与形状上相对表现的比较复杂。我们工程师还提到一点，沟槽在形状上并没有任何较为严格的规定，况且数量也不是完全统一的，相对于沟槽上的数量要求，以及形状、机构等，还需要根据安装机械设备的加工要求来决定。
QEW35CA为静音低组装系列导轨，组合高度为48mm，安装孔尺寸为82*50，防尘设计薄型底面密封及端面密封构成全密封防尘设计，可弹性搭配。
QEW35CA为静音低组装系列导轨，组合高度为48mm，安装孔尺寸为82*50，防尘设计薄型底面密封及端面密封构成全密封防尘设计，可弹性搭配。
