| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| QEW25CB | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6×20 | 26.03 | 31.49 | 0.37 | 0.29 | 0.29 | 0.58 | 2.67 | ||
优势特点：QEW25CB为静音低组装系列导轨，组合高度为33mm，安装孔尺寸为60*35，块具高钢性钢珠保持器，以确保运送途程中之安全并且滑块容易装配与安全使用。

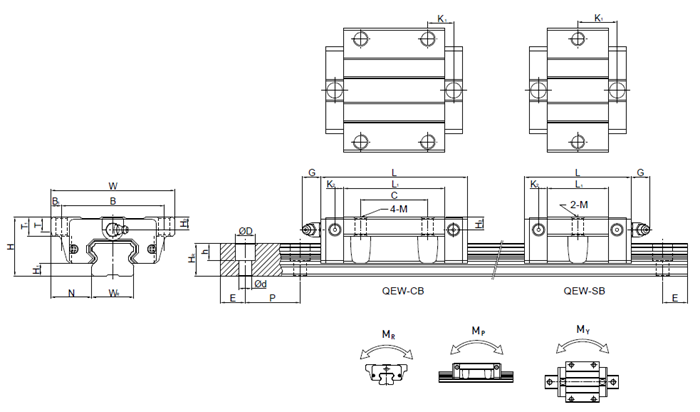

| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | ||||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M | T | T1 | H2 | H3 | ||||||||||
| QEW25CB | 33 | 6.2 | 25 | 73 | 60 | 6.5 | 35 | 59 | 83.6 | 16.15 | 5 | 12 | Ø7 | 7.5 | 10 | 8 | 8 | |||||||||
雕刻机直线滑轨和滚轮导轨之间有哪些区别
雕刻机使用的导轨分为圆形导轨和直线滑轨。这主要从外观上区别，圆轨从外观上看是圆形的，直线导轨又称方轨，外观上是长方体的。圆轨一般用于广告雕刻机。
从摩擦、可承受载负荷考虑，方规就是方型直线导轨是面接触式摩擦，摩擦力较大，负载均匀，需要经常上油润滑但圆形导轨就是圆柱形的线型导轨，摩擦小，由于是一系列滚珠的点接触，需要支撑的地方有限，刚性差，负载性能有限，仅载径向有较好承载力，轴向承载比较小。而且方形轨道耐磨，高速，阻力小，所以更有优势。
上银直线滑轨产品特点定位精度高，重现性佳直线导轨的滚动运动方式，摩擦系数特别小，尤其静摩擦力与动摩擦力的差距很小，即使在微量进给时也不会有空转打滑的现象，解析能力与重现性最佳，因此可以实现木工雕刻机可长时间维持精度直线导轨的滚动摩擦力μm级的定位精度。低摩擦阻力。润滑容易，可减小至滑动导轨摩擦阻力的1/20~1/40尤其润滑结构简单。摩擦接触面的磨耗最底，滑效果优良。因此可以长时间维持行走精度。
QEW25CB为静音低组装系列导轨，组合高度为33mm，安装孔尺寸为60*35，块具高钢性钢珠保持器，以确保运送途程中之安全并且滑块容易装配与安全使用。
QEW25CB为静音低组装系列导轨，组合高度为33mm，安装孔尺寸为60*35，块具高钢性钢珠保持器，以确保运送途程中之安全并且滑块容易装配与安全使用。
