型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
KN-m | KN-m | KN-m | |||||||||||||||
QEW25CA | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6×20 | 26.03 | 31.49 | 0.37 | 0.29 | 0.29 | 0.58 | 2.67 |
优势特点:QEW25CA为静音低组装系列导轨,组合高度为33mm,安装孔尺寸为60*35,直线导轨的滑块是由许多塑料材质零件组成清洁时请避免一些有机溶剂接触或者浸泡这些零件以免造成产品损坏。
![](/uploads/allimg/180531/1-1P531155I0458.png)

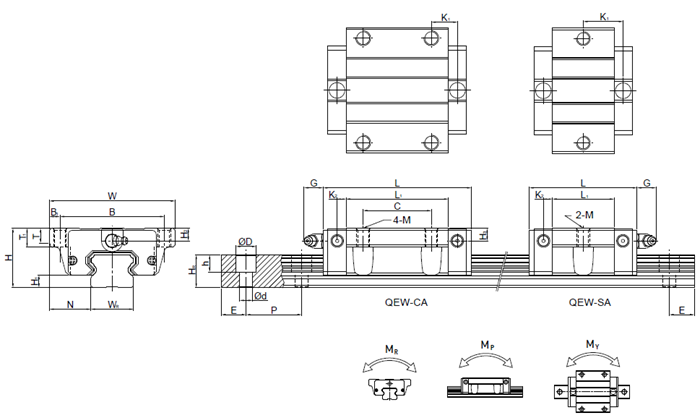

型号 | 组件尺寸(mm) | 滑块尺寸(mm) | ||||||||||||||||||||||||
H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M | T | T1 | H2 | H3 | ||||||||||
QEW25CA | 33 | 6.2 | 25 | 73 | 60 | 6.5 | 35 | 59 | 83.6 | 16.15 | 5 | 12 | M8 | 7.5 | 10 | 8 | 8 |
上银导轨滑块QEW25CA在导轨运行中扮演着重要角色
在自动化机械产业,导轨一直是一个十分重要的副产品。上银导轨滑块QEW25CA其实就是根据其自身的三个特点来发挥它的作用的。这三个特点分别是:自动调心能力,互换性以及任意方向都具备高刚性。在这三个特点的搭配结合下,导轨就能进行直线的反复运动。
不同厂家出售的不同的上银导轨滑块QEW25CA。他们各自产生的作用也不尽相同。在设计方面,生产家注重导轨的负载功能,有的则更加注重高扭矩功能,有的是采用滚珠循环设计的。在安装方面,目前的市面上的导轨滑块都普遍比较简单方便,十分适合各种行程跟摩擦都比较低,高速运动,真空作业也可以运用。在材质上,目前市面上多数导轨滑块是采用的是不锈钢淬透热处理材质。所以,不同需要的人们就应该根据自身的需要挑选适合自己的产品。
不同厂家出售的不同的上银导轨滑块QEW25CA。他们各自产生的作用也不尽相同。在设计方面,生产家注重导轨的负载功能,有的则更加注重高扭矩功能,有的是采用滚珠循环设计的。在安装方面,目前的市面上的导轨滑块都普遍比较简单方便,十分适合各种行程跟摩擦都比较低,高速运动,真空作业也可以运用。在材质上,目前市面上多数导轨滑块是采用的是不锈钢淬透热处理材质。所以,不同需要的人们就应该根据自身的需要挑选适合自己的产品。
在这其中,上银导轨滑块QEW25CA就扮演了一个十分重要的角色。在整个导轨运行中,导轨滑块是让曲线运动变为直线运动。
此外。值得大家注意的是,在挑选上银导轨滑块QEW25CA的时候,压迫留意所选产品的抗腐蚀的跟耐酸的性能。因为导轨滑块经常使用,很容易被其他金属腐蚀,所以,导轨滑块的抗腐蚀能力跟耐酸的性能越强,导轨滑块才能用的更久。
在这个导轨备受自动机械化产业青睐的时代,导轨的前景也十分明阔,因此,导轨滑块的设计制作上也会不断地提高。
QEW25CA为静音低组装系列导轨,组合高度为33mm,安装孔尺寸为60*35,直线导轨的滑块是由许多塑料材质零件组成清洁时请避免一些有机溶剂接触或者浸泡这些零件以免造成产品损坏。
QEW25CA为静音低组装系列导轨,组合高度为33mm,安装孔尺寸为60*35,直线导轨的滑块是由许多塑料材质零件组成清洁时请避免一些有机溶剂接触或者浸泡这些零件以免造成产品损坏。
