QEH20SA

数控机床上银线性滑轨QEH20SA的技术要求和分类


   上银线性滑轨QEH20SA是机床中使用频率较高的零件之一，起到了导向和承载的功能，需要在外力作用下，沿规定方向准确地运动。机床导轨的质量在一定程度上决定了机床的加工精度、工作能力和使用寿命。因此，导轨必须满足以下基本要求：


   导向精度：导轨运动时其轨迹的准确性称为导轨的导向精度，合格的导轨必须具备足够的导向精度，也就是说，做直线运动的导轨，运动轨迹必须保持良好的直线性；做圆周运动的导轨，运动轨迹必须保持良好的真圆性。影响导轨导向精度的主要因素包括：导轨的几何精度、接触精度、导轨及其支承件的自身刚度和热变形等。为了能够长期保持导轨的导向精度，对导轨的刚度和耐磨性提出了必要的要求。如果导轨刚度不足，承受外力时将引发形变，承载的各部件间的相对位置也将发生改变，使导轨面上承受的压强分布不均，加剧导轨的磨损。因此刚度是机床导轨导向精度的一个重要指标。而导轨的耐磨性则决定了导向精度能否长期保持在较高的水准。如果耐磨性不佳，导轨磨损速度过快，导向精度必然无法得到长期的保证。导轨耐磨性与导轨的材料、接触面所受正压力及摩擦因数、两导轨的相对运动速度等因素有关。



    导轨的分类依据和类型：按导轨的运动性质分类，可分为主运动导轨、进给运动导轨和移置导轨三种。其中，移置导轨只适用于调整部件之间的相对位置，在加工时没有相对运动，例如车床尾座使用的导轨。按导轨的摩擦性质分类，可分为滑动导轨、静压导轨和滚动导轨三种。静压导轨按两导轨面间的流体状态又分为液体静压导轨和气体静压导轨；滚动导轨按其滚动体不同又可分为滚珠导轨、滚柱导轨和滚针导轨。按导轨的受力情况分类，可分为开式导轨和闭式导轨两类。不同类型的导轨在摩擦特征、承载能力、刚度、精度、灵敏度、抗震性、使用寿命等参数上各有所长，应该根据加工类型和加工对象的具要求来进行选择。

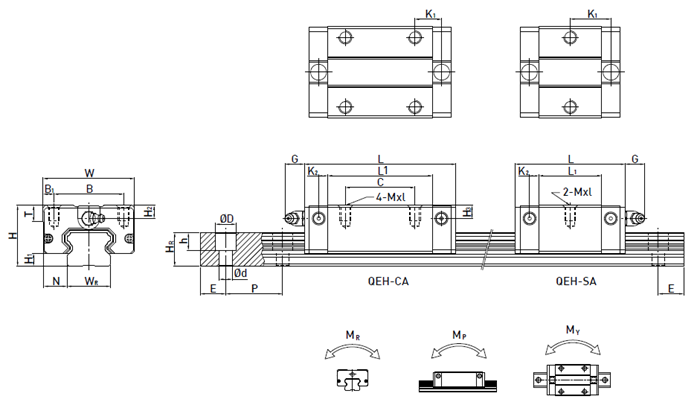

    QEH20SA为静音低组装线性系列导轨，组合高度为28mm，安装孔尺寸为32，直线导轨高定位精度重现佳，行走顺畅，低噪音，适合高速化应用，具互换特性，符合国际标准。
