优势特点：PGHW20HA为定位系列导轨，组合高度为30mm，安装孔尺寸为53*40，直线导轨在滑块上装有注油杯，可直接以注油注入油脂，亦可连接供油管以自动供油机润滑，使其的磨耗降至更少，使机台能长时间保持精主工。

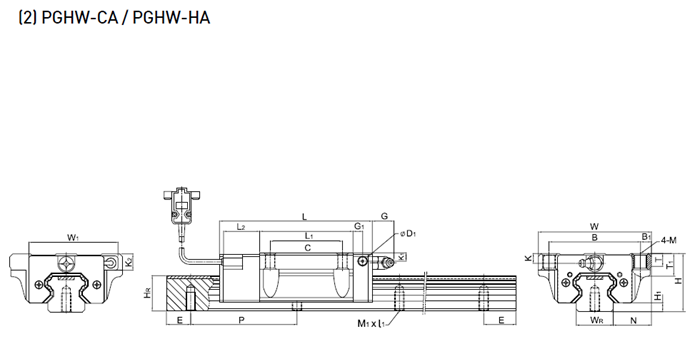

| 型号 | 组件尺寸 | 滑块尺寸 | ||||||||||||||||||||
| H | H1 | N | W | W1 | B | B1 | C | L | L1 | L2 | G | G1 | D1 | M | K | K1 | K2 | T | T1 | |||
| PGHW20HA | 30 | 4.6 | 21.5 | 63 | 52 | 53 | 5 | 40 | 105.2 | 65.2 | 25 | 12 | 6 | 5 | M6 | 6 | 7 | 10 | 8 | 10 | ||
| 型号 | 滑轨尺寸 |
基本
动额
定负荷
|
基本 静额 定负荷 |
重量 | |||||||||||||
| WR | HR | M1×L1 | P | E | C(KN) | C0(KN) |
滑块 Kg |
滑轨 kg/m |
|||||||||
| PGHW20HA | 20 | 17.5 | M6×10 | 60 | 20 | 21.18 | 48.84 | 0.52 | 2.21 | ||||||||
引起上银直线导轨PGHW20HA切断时拖毛刺的原因
上银直线导轨加工零件的切断面一般分两种,一种是平面,另一种是圆锥面,圆锥顶角通常是90度-120度，引起切断时拖毛刺的原因以及注意事项，如下：
1、在调整时必须防止上银直线导轨PGHW20HA安装前,或者是切断凸轮安设后,一定要同步起止,动作协调。
2、中心位置和导轨连合间隙有点大,零件在接近切断时，必然会因为颤动而被振断,所以裂缝要调节恰当。
3、如果导轨留有一个细小的直径未被切除,然后因工具继续向前进给将它撞击断。中心拌拌偏高，折断面直径越大，所以切断中心必须准确祠整,确保断面的质地。
4、断开中心位置和上银直线导轨PGHW20HA面太远或者是孔口就会变形:零件尺寸是悬架受力,当磨合力与支撑位置距离越远,引起弯曲变形就越紧要,在弯曲变形状态下切断,导轨切断面就留有折断毛刺。
同理,导套孔口顺锥形,相当于支撑的地方往内方向移动,悬架加长,必然产生相同毛病，调整上银直线导轨要尽可能紧贴中心架端面。中心架孔口顺锥形,可通过研磨修正来解决。
以上就是关于引起上银直线导轨PGHW20HA切断时拖毛刺的原因以及注意的一些事项了，希望能对大家有所帮助
PGHW20HA为定位系列导轨，组合高度为30mm，安装孔尺寸为53*40，直线导轨在滑块上装有注油杯，可直接以注油注入油脂，亦可连接供油管以自动供油机润滑，使其的磨耗降至更少，使机台能长时间保持精主工。
PGHW20HA为定位系列导轨，组合高度为30mm，安装孔尺寸为53*40，直线导轨在滑块上装有注油杯，可直接以注油注入油脂，亦可连接供油管以自动供油机润滑，使其的磨耗降至更少，使机台能长时间保持精主工。
