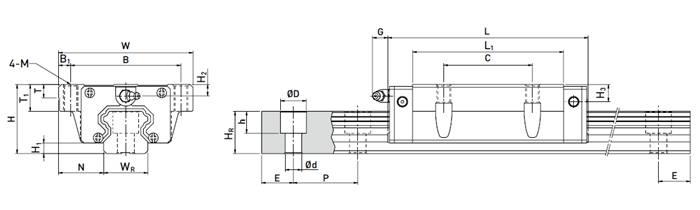

| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| HGW15CA | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4×16 | 11.38 | 16.97 | 0.12 | 0.10 | 0.10 | 0.17 | 1.45 | ||
上银直线导轨滑块的移动元件和固定元件之间不用中间介质
上银直线导轨具备精细工件台的导向技能，直线导轨的首要效果是支承和引导运动部件沿着肯定的轨道运动，这是工件台完成直线轨道运动的根底。 因是具有良好平衡性的4条排列，能施加足够的预压，简单地就能使刚性增大。另外，对装配螺拴及LM滑块等的强度也进行了强化设计，重负荷切削的机床中有着为数众多的实际使用效果。
自动调整能力：由圆弧沟槽的正面组合（DF组合）所产生的自动调整能力之效果，即使给予预压也能吸收装置误差，从而能得到高精度平滑稳定的直线运动。
逊色的耐久性：即使有预压或偏负荷作用，都不会出现球的差动滑动，从而坚持平滑的滚动运动。故具有出色的耐磨损性，能临时间维持高精度。机床的工作部件移动时，钢球就在支架沟槽中循环流动，把支架的磨损量分摊到各个钢球上，从而延长上银直线导轨的使用寿命。为了消除支架与导轨之间的间隙，预加负载能提高导轨系统的稳定性，预加负荷的获得。导轨和支架之间装置超尺寸的钢球。钢球直径公差为±20微米，以0。5微米为增量，将钢球筛选分类，分别装到导轨上，预加负载的大小，取决于作用在钢球上的作用力。如果作用在钢球上的作用力太大，钢球经受预加负荷时间过长，导致支架运动阻力增大。这里就有一个平衡作用问题；为了提高系统的灵敏度，减少运动阻力，相应地要减少预加负荷，而为了提高运动精度和精度的坚持性，要求有足够的预加负数，这是矛盾的两方面。
HGW15CA为重载系列导轨，组合高度为24mm，安装孔尺寸为38*30，具有互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。
HGW15CA为重载系列导轨，组合高度为24mm，安装孔尺寸为38*30，具有互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。
