上银导轨高组装HG系列

HGH65CA

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:HGH65CA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:442 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:HGH65CA为重载系列导轨,组合高度为90mm,安装孔尺寸为76*70,保持直线导轨及其周围环境的清洁即使是肉眼看不见的微笑灰尘进入导轨,也会增加导轨的磨损,振动和噪声。

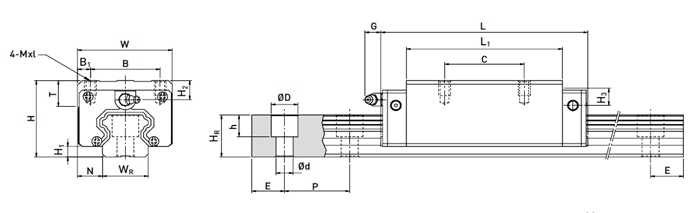

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M×L T H2 H3
HGH65CA 90 15 31.5 126 76 25 70 144.2 200.2 43.1 14 12.9 M16×20 25 15 63

型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
HGH65CA 63 53 26 22 18 150 35 M16×50 163.63 215.33 6.65 4.27 4.27 7.00 21.18


上银线性滑轨HGH65CA在使用过程中的需要注意的问题

       上银导轨滑块属于精密零件,因而在使用时要求有相当地慎重态度,即便是使用了高性能的上银线性滑轨HGH65CA,如果使用不当,也不能达到预期的性能效果,而且容易使直线导轨损坏。所以,使用上银线性滑轨HGH65CA应注意以下的问题:

       第一:防止锈蚀
       直接用手拿取直线导轨时,要充分洗去手上的汗液,并涂以优质矿物油后再进行操作,在雨季和夏季尤其要注意防锈。

       第二:保持环境清洁
       保持直线导轨及其周围环境的清洁即使是肉眼看不见的微笑灰尘进入导轨,也会增加导轨的磨损,振动和噪声。

       第三:安装要认真仔细
       直线导轨在使用安装时要认真仔细,不允许强力冲压,不允许用锤直接敲击导轨,不允许通过滚动体传递压力。

       第四:安装工具要合适
       直线导轨使用合适、准确的安装工具尽量使用专用工具,极力避免使用布类和短纤维之类的东西。

       HGH65CA为重载系列导轨,组合高度为90mm,安装孔尺寸为76*70,保持直线导轨及其周围环境的清洁即使是肉眼看不见的微笑灰尘进入导轨,也会增加导轨的磨损,振动和噪声。
