优势特点：台湾上银HGW65CB是重负荷下锁式滑块，所有方向都具有高刚性，能承受来自上下和左右方向的负荷，在必要时可施加预压以提高刚性，上银直线导轨HGW65CB适用于各种重型机床。
本体结构
HIWIN上银滑块HG系列高组装导轨滑块HGW65CB-法兰型上下锁式
上银直线导轨HG系列，为四列式单圆弧牙型接触直线导轨，同时整合优化结构设计之超重负荷精密直线导轨，相较于其他之直线导轨提升了负荷与刚性能力；具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势，HIWIN 四列式超重负荷HG直线导轨，即为基于此理念开发之产品。
HG系列直线导轨特点：
(1) 自动调心能力
来自圆弧沟槽的DF(45°-45°)组合，在安装的时候，藉由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被HG滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。
(2) 具有互换性
由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水平内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。
(3) 所有方向皆具有高刚性
运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。
HG直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。
HG导轨型式
除了一般上锁式螺栓孔导轨外，HIWIN亦提供下锁式螺丝孔导轨，方便客户安装使用。
精度等级
预压等级
规格型号

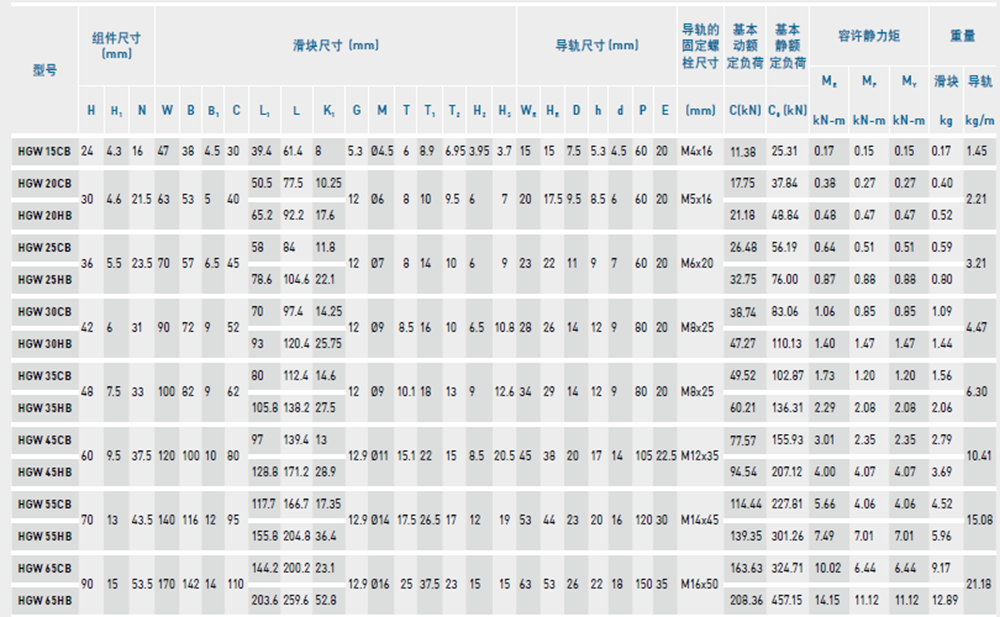

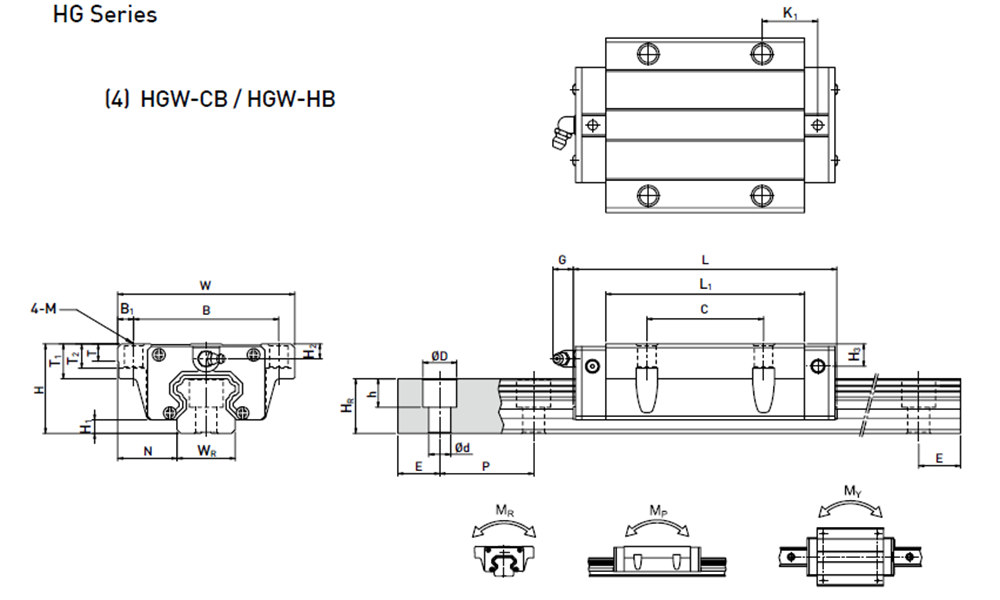

型号尺寸表
