| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| EGW25CA | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6×20 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.59 | 2.67 | ||
优势特点：EGW25CA为低组装系列导轨，组合高度为33mm，安装孔尺寸为60*35，直线导轨的运动由滚动来实现，不仅摩擦系数降至滑动导轨的1/50，动、静摩擦阻力的差距亦变成很小，实现运动平稳，减少冲击和振动，不易产生爬行现象。

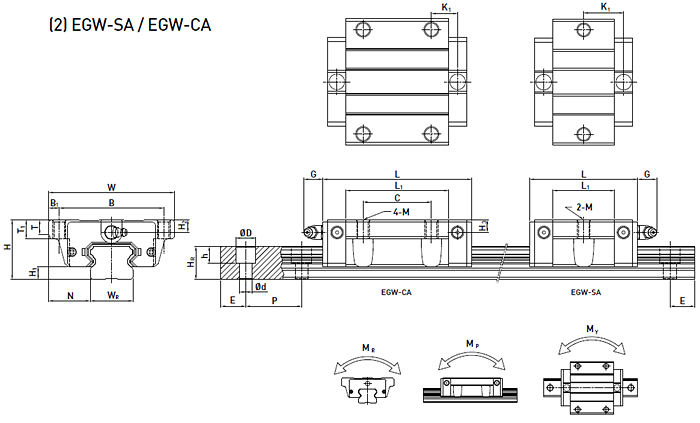

| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | ||||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M | T | T1 | H2 | H3 | ||||||||||
| EGW25CA | 33 | 7 | 25 | 73 | 60 | 6.5 | 35 | 59 | 82.6 | 16.15 | 4.55 | 12 | M8 | 7.5 | 10 | 8 | 8 | |||||||||
上银直线导轨EGW25CA日常维护方法
上银直线导轨EGW25CA属于精密零件，所以在使用时要求一定慎重，即便是使用了高性能的直线导轨，如果使用不当，也不能达到预期的性能效果，而且容易让直线导轨寿命不长。所以，使用直线导轨应注意的几个事项：
润滑，防锈：很多时候我们的安装工人没有注意戴上手套就直接安装，手上有汗渍，碱性，应戴上工业手套安装并维护，或者手洗净汗渍并涂以优质矿物油后再进行操作；还有就是雨季南方潮湿天气注意防锈的工作尤为重要。要不定时的检查直线导轨有无防锈油，及时上油维护，以防生锈腐蚀导轨，以达到保养的作用。
保持环境清洁：上银直线导轨EGW25CA作为设备的核心部件之一，它的功用是起导向和支承作用。为了保证机器有较高的加工精度，要求其直线导轨具有较高的导向精度和良好的运动平稳性。设备在运行过程中，由于被加工件在加工中会产生大量的腐蚀性粉尘和烟雾，基这些烟雾和粉尘长期大量沉积于直线导轨表面，对设备的加工精度有很大影响，并且会在直线导轨表面形成蚀点，缩短设备使用寿命。为了让机器正常稳定工作，确保产品的加工质量，要认真做好直线导轨的日常维护。
注意：清洁上银直线导轨EGW25CA请准备——干棉布、润滑油。雕刻机的导轨分为直线导轨、滚轮导轨。直线导轨的清洁：首先把激光头移动到最右侧(或左侧)，找到直线导轨，用干棉布擦拭直到光亮无尘，再加上少许润滑油(可采用缝纫机油，切勿使用机油)，将激光头左右慢慢推动几次，让润滑油均匀分布即可。
经常，上银直线导轨EGW25CA在我们安装过程中，清洁和细节都被我们忽略掉，后期的维护保养也就无从谈起了。对机器的精密配件我们还是要起到一个谨慎维护，以减少公司成本，延长上银直线导轨寿命。
EGW25CA为低组装系列导轨，组合高度为33mm，安装孔尺寸为60*35，直线导轨的运动由滚动来实现，不仅摩擦系数降至滑动导轨的1/50，动、静摩擦阻力的差距亦变成很小，实现运动平稳，减少冲击和振动，不易产生爬行现象。
EGW25CA为低组装系列导轨，组合高度为33mm，安装孔尺寸为60*35，直线导轨的运动由滚动来实现，不仅摩擦系数降至滑动导轨的1/50，动、静摩擦阻力的差距亦变成很小，实现运动平稳，减少冲击和振动，不易产生爬行现象。
